水平液位直接或机械测量方法和水平液位间接或推理测量方法

1.机械或直接方法
直接液位测量简单，几乎简单，经济; 它使用直接测量基准线的距离（通常是高度），主要用于局部指示。用于远程指示或控制的信号传输技术不容易采用。

一个。浸棒和铅线
几个世纪以来，航海人员一直使用带有称为链条或引线的末端重物的柔性线来测量船下的水深。具有丰满的类似鲍勃的重量并且方便地存放在卷轴中的钢带仍然广泛用于测量燃料油仓和石油储罐中的水平。（见下图）

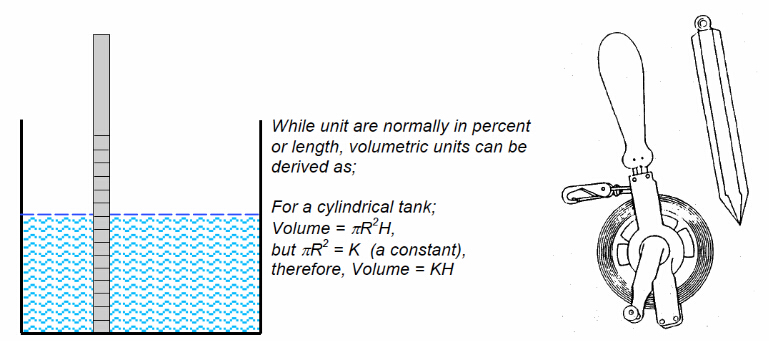

浸渍棒和引线水平测量
尽管这种方法似乎是粗糙的，但它精确到约0.1％，范围高达约20英尺。
虽然量程测量的量油尺和引线方法在精度，可靠性和可靠性方面是无与伦比的，但这种技术存在缺陷。
首先，它需要执行动作，从而导致操作员中断执行该测量的职责。不能连续表示过程测量。
该测量原理的另一个限制是不能成功且方便地测量加压容器中的液位值。这些缺点限制了这些视觉水平测量手段的有效性。
湾 视镜
另一种简单的方法叫做视镜（或水平玻璃）。它使用起来非常简单; 玻璃中的水平位置与水箱中的水平位置相同。它提供了加工容器或小罐中液位的连续视觉指示，比蘸棒，蘸杆和手动测量带更方便。

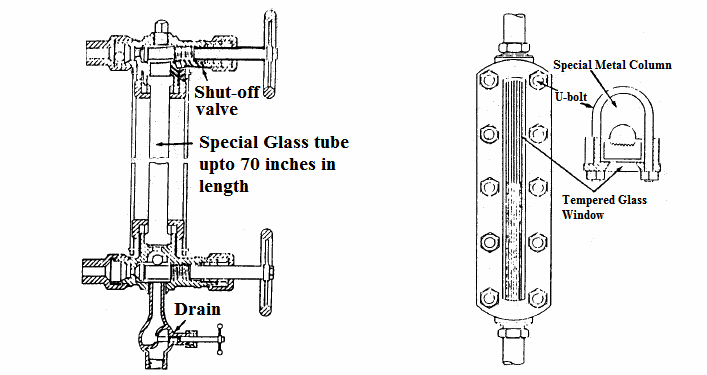

视镜玻璃液位计液位测量
视镜A更适合测量开放式坦克。在管中使用的金属球法线，以防止流体流出量规。这种管状玻璃的长度可达70英寸，压力可达600 psi。它现在很少使用。
封闭式罐式观察镜B，有时称为“反射玻璃”，用于许多加压和大气过程。较大的用途是在加压容器中，例如锅炉鼓，蒸发器，冷凝器，蒸馏器，罐，蒸馏塔和其他这样的应用。反射玻璃仪表的长度范围从几英寸或八英尺，但与管型仪表一样，它们可以一起测量，以提供几乎任何长度的液位测量。
仪表式液位测量的简单性和可靠性导致使用这种装置进行局部指示。当液位变送器发生故障或必须停止维修或电源故障时，此方法允许通过手动方式测量和控制过程。
然而，玻璃元件可能变脏并且易于破裂，因此存在安全隐患，尤其是在处理热的，腐蚀性或易燃的液体时。

C。链条或浮子表
先前讨论的水平测量的视觉手段通过浮动型液位计测量装置与简单性和可靠性相媲美。可以使用许多形式的浮子式仪器，但每种都使用漂浮在液体表面上的浮力元件的原理，并随着液位的变化而改变位置。
已经使用许多方法从浮动位置给出水平指示，较常见的是浮动和电缆布置。浮子和电缆的操作概念如下图所示;

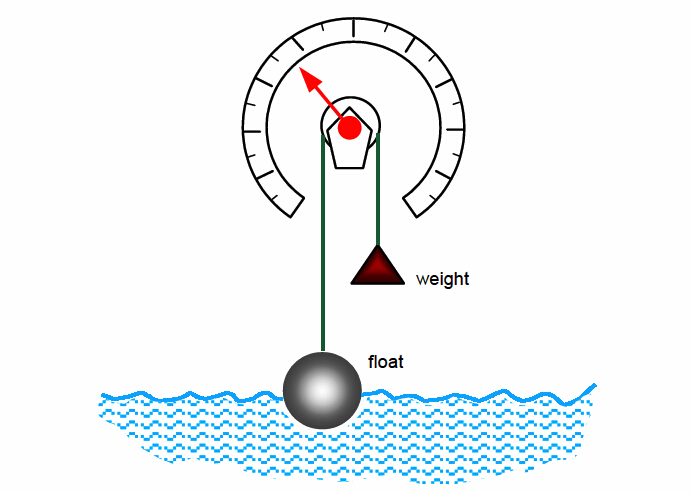

浮子液位计液位测量
浮子通过链条或柔性电缆连接到滑轮，并且滑轮的旋转构件又连接到具有测量分度的指示装置。可以看出，当浮子向上移动时，配重使电缆保持紧密，指示器沿圆形刻度移动。
B.推论或间接方法
间接或推断的液位测量方法取决于具有可测量的物理性质并与水平相关的材料。许多物理和电气特性已经用于此目的，并且非常适合于产生用于远程传输的比例输出信号。该方法在其测量中甚至采用了较新技术。
这些方法包括;
A.浮力： -
由浸没体产生的力等于它所取代的流体的重量。
B.静水压头： -
由液体高度产生的力或重量。
C.声纳或超声波： -
待测量的材料以可检测的方式反射或影响在测量材料附近的适当位置处产生的高频声音信号。
D.微波炉： -
类似于超声波，但使用微波代替超声波束。
E.电导率： -
在期望的水平检测点处，待测材料在两个固定探针位置之间或探针和血管壁之间传导（或停止传导）电。
F.电容： -
待测材料用作两个固定电容器板之间的可变电介质。实际上，有两种物质形成电介质 - 需要测量的材料和其上方的蒸汽空间。
随着一种材料的量增加而另一种材料的量减少，总的介电值变化。
G.辐射： -
测量的材料吸收辐射能量。与电容方法一样，被测材料上方的蒸汽空间也具有吸收特性，但两者之间的吸收差异足够大，使得测量可以非常准确地与被测材料相关。
H.重量：： -
当密度恒定时，由于重量引起的力可以非常接近地与水平相关。然而，可变浓度组分或温度变化存在困难。
I.抵抗： -
被测材料的压力将两个狭窄分离的导体挤压在一起，从而以与水平成比例的量减小整体电路电阻。
J. Micro-Impulse： -
“飞行时间”，电脉冲发射并以与液体水平成正比的频率返回。
