制作一个简单的小型液位计及其原理介绍

我一直在思考和研究测量水，因为我需要它用于我的下一个项目。


较常见的方法是使用水作为导体，因此如果两根导线之间有水就可以得到紧密的电路，但导电指示器的主要问题是水必须含有盐，因为这会使水具有导电性而且不是为我工作是因为我的一个项目就是在我的空调处理瓶里面发出警报，但是因为那些水来自冷凝，它根本没有导电性:(

机械方式是另一种选择; 我们都看到，在我们的浴室内，几乎每个厕所冲洗系统都配有一个机械开关，该开关包括一个关闭水入口的浮标。这种方法是一个很好的方法，但我想保留我现在的简单瓶子，而不必通过切割它然后必须密封它来对其进行大量修改。

就在那时我遇到了那些在内部使用Reed Sensors的简单浮标开关 ; 请记住，我想要一个简单的解决方案，我想出了这个同心管道，里面装有簧片开关，并有一个带磁铁的移动浮标。

第1步：液位计是如何工作的？


首先要明白的是：什么是簧片开关？
簧片开关是由施加的磁场操作的电开关。

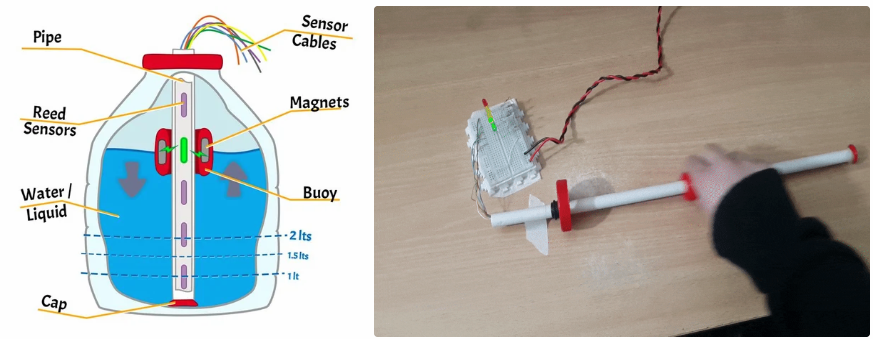

浮标（里面有磁铁）会漂浮在水中，这意味着它会将磁铁保持在水位，因为我们有一个簧片开关（在管道内的某个特定高度），它将被激活（关闭或打开电路）如果我们知道在那个高度有多少升，我们知道瓶子里有多少水。
重要的是，管道底部有盖子，因为我们不希望水在管道内，这种方法的主要思想是不使用液体的电导来测量。在管道内有水可能会绕过簧片开关导致错误指示。
我在这里用了大量的簧片开关有点过分，我的第一个想法是通过每升放一个簧片开关测试这种方法（瓶子里的距离为5厘米），我可以通过激活2个传感器来判断半状态。同时，所以简而言之，我可以知道每半升的水位。
你不需要那么精确，你可以在底部和顶部放置1或2来知道是满还是空，很酷的是你可以在任何你想要的水平上切换而不会破坏瓶子！

第2步：制作液位计，你需要什么？

瓶子

首先检查浮标大小导致它要经过的酒瓶口 -这个浮标具有30毫米外径
通常一瓶家庭用水（5或6升）。鼓是另一种选择，但我建议您为了简单测试而获得透明的鼓。

管
对于这个3d打印的浮标，它必须小于外径约14毫米。
因为你需要将簧片开关置于内部，所以这个3D打印的盖子可以在内径需要~11毫米的情况下工作，但你可以用任何其他东西密封它。
长度无关紧要，我会说比你的瓶子高度大。

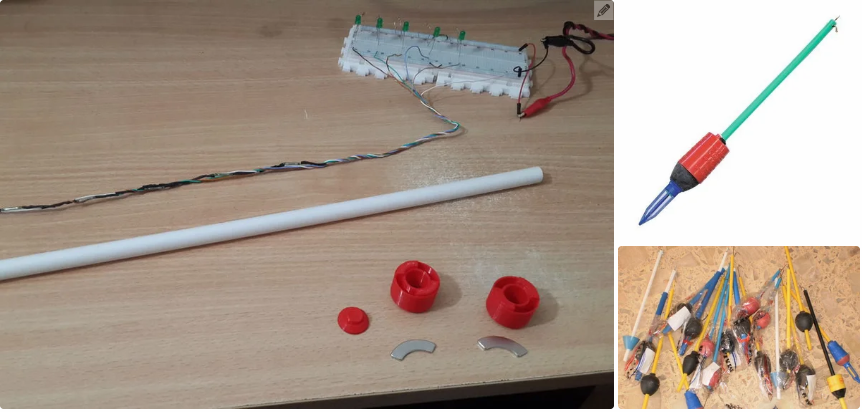

我从当地一家商店购买了一个便宜又蹩脚的厕所通用冲洗系统的管道（附照片）

3D打印部件
1、浮标（它有两个相等的部分）
2、帽

电子产品
1、簧片开关我使用了NormallyOpen（NO）：尽可能多地获得你需要的东西，但得到你需要的更多东西，因为它们可能会因操作而中断
2、这些LED（5毫米）主要用于轻松测试信号，但您可以使用arduino或任何您想要的东西
3、电阻器（330欧姆） - 如果你使用LED，你将需要保护电阻器（每个LED一个）
电缆，我建议你使用Cat5电缆，它通常称为网络电缆。它内部有4对，它们非常坚固，所以它们适用于这种簧片开关 - 管内应用

磁铁
那么这里真的是一个错误的尝试，我没有一个好的磁铁与簧片开关比率的数学。
较好的的限制是尺寸，因为它必须安装在浮标内，浮标有4个尺寸为2毫米x 10毫米x 15毫米高的地方。如果您正在购买磁铁，我建议您先将浮标放在手中。
我使用从旧硬盘驱动器中取出的磁铁，只需要一个，这将为您提供所需的2个磁铁，我后来将其分成两半，总共4个。
注意：笔记本硬盘磁铁对我不起作用我猜他们没有足够的力量，所以使用台式电脑硬盘磁铁

工装
1、用于胶合+密封的热胶枪（如果您有更好的解决方案，请发表评论！）
2、焊铁，焊锡和一些隔离带或热缩管，用于管道内的簧片开关连接

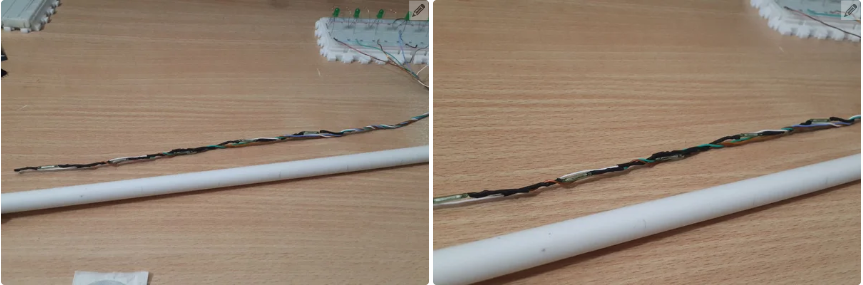

第3步：将干簧传感器连接在一起


这里的连接非常简单，所有簧片开关都有一根通用电缆，每端有另一根电缆，如果你选择使用5个簧片开关，你较终会有6根电缆端。
我所做的是获得一根网线并从内部取出6根电缆（它们中有8根）。测量您想要将簧片开关置于其上的高度并将其焊接成图片，试图将它们与电缆保持垂直，这样就很容易插入管道。
对于我的实验，我使用5个开关，距离每个5厘米，因为对于这个瓶子，每升高度为5厘米。

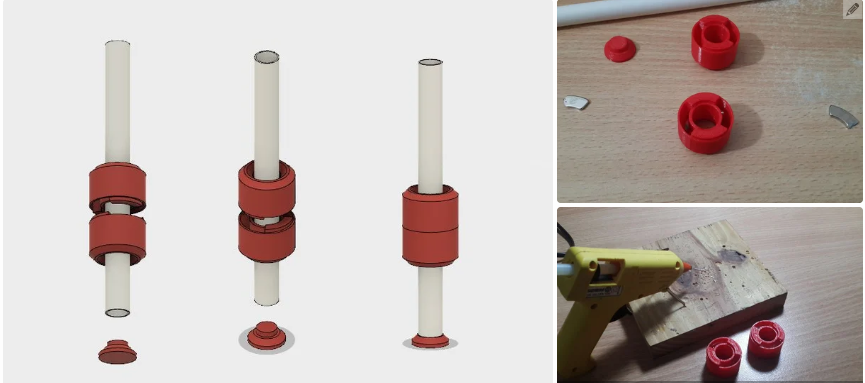

第4步：建造浮标


我在这里给每张照片都有说明，较重要的是密封浮标，因为我们需要内部空气才能漂浮，所以不要在热胶上便宜并填补外面的每个空隙

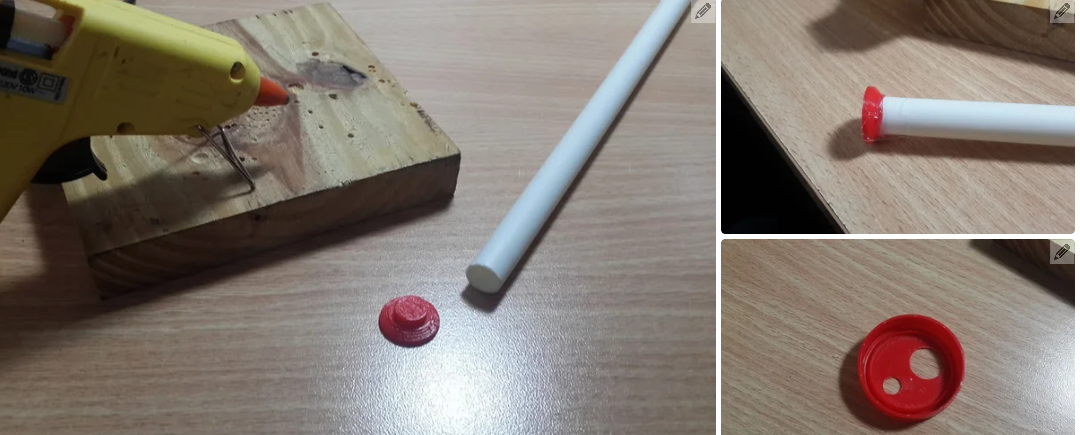

第5步：构建管道
在每张照片上放置说明，这里有一些提示：
1、在瓶盖上做2个孔是个好主意，这样你就可以放水测试了。
2、管帽可能没有必要，我认为大量的胶水可以完成工作但是帽子也可以用作浮标的陷阱端，所以考虑到这一点
3、由于管道中的水会有空气将其向上推，这会将其从底部带走。为了解决这个问题，我使用了冲洗系统套件附带的橡胶，我从那里取出管道，另一个选择是使用胶水将其固定到瓶盖上

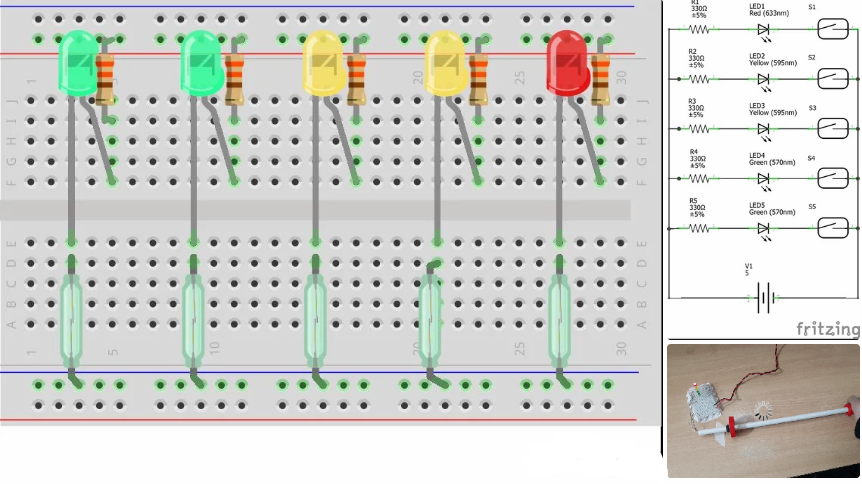

第6步：获取一些测试信号 - LED


我们的较后一步是获得测试设备的视觉信号，它可以是我选择的任何东西，因为它是更容易和更快的方式，但通常这是我们将要做的更大项目的第一步带有那个信号的东西和一个led对那里没什么帮助。

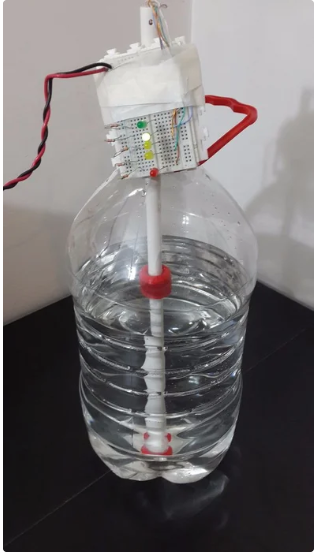

第7步：一起测试

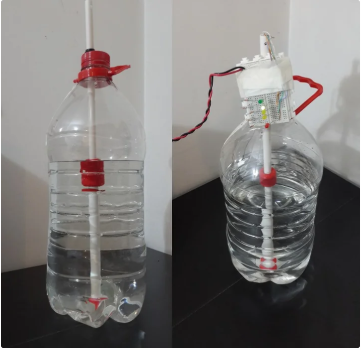

所以我们这里是一个使用磁铁的简单水平液位计。从这里可以做到无数的事情，我较好的不建议的就是喝水，因为它会与胶水和3D打印塑料接触，但还有很多其他的东西可以尝试和玩。
