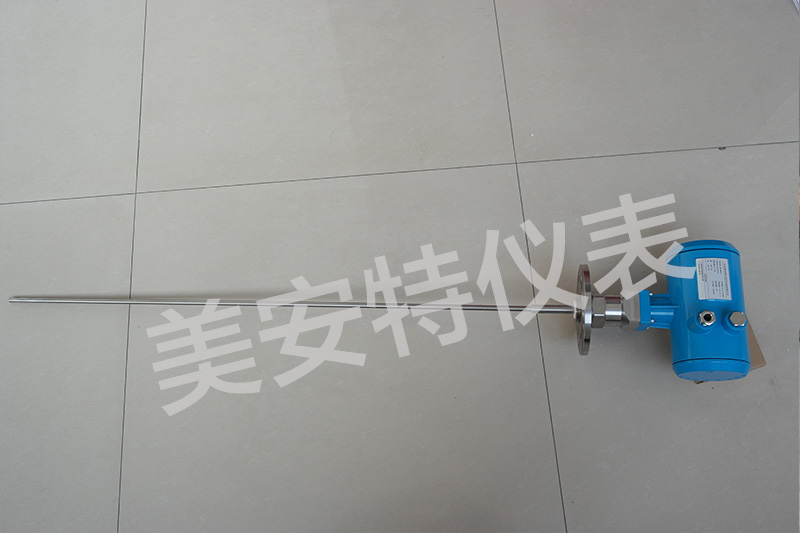

导波雷达液位计

作时间:2019-02-21 08:25:50   来源:  作者:


     导波雷达物位计适用于各种过程条件复杂的容器、储罐、料仓等,且不受被测介质物理特性变化影响,外部测量,两线制技术,适用于防爆场合,非接触式与连续测量的脉冲型物位计大测量距离35m。美安特致力于打造中国较专业的导波雷达物位计生产厂家,美安特仪表专业生产雷达物位计,美安特汇聚专业的雷达物位计生产研发团队,每款雷达物位计都是精益求精,只为给您较优质的产品与服务。

导波雷达物位计测量原理:

    导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

导波雷达物位计技术参数

详细技术参数

测量范围       0--45米

过程温度       -40 -200℃ (高温型可以达到400℃)

过程压力       -1.0--4.0Mpa

工作频率       8.4GHz

精  度       <0.1%

重复性         ±3mm

电流信号       4~20mA/HART通讯协议

通讯接口       HART 通讯协议

电  源       24V DC(+/-10%)/波纹电压:1Vpp

耗电量         ≥0.3s(根据具体情况而定)

防爆认证       ExiaIICT6

外壳保护等级   IP68

两线制接线     供电和信号输出公用一根两芯线



电缆入口       两个M20ⅹ1.5(电缆直径5 … 9mm)


导波雷达物位计特性与优势

    无盲区,高精度,测量灵敏,刷新速度快。

    两线制技术,是差压、磁致伸缩、射频导纳、磁翻板等物位仪表的优良替代产品。

    不受压力、温度、密度、泡沫、粉尘、惰性气体、烟尘、蒸汽等环境影响。

    安装简便,牢固耐用,免维护

    适用于高温工况,高达200℃过程温度,当采用高温延长天线时可达350℃

    HART或POFIBUS-PA通信协议及现场总线协议,标定简便

    通过液晶显示、数字编程轻松实现现场标定操作,也可以通过PF软件实现现场组态设定和编程
