导波雷达液位计

作时间:2018-08-30 10:30:57   来源:  作者:江苏美安特仪表




一、MATLD型导波雷达物位计原理

导波雷达物位计是依据时域反射原理(TDR)为基础的雷达物位计,雷达物位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达物位计的部分脉冲被反射形成回波并沿相同路经返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。



二、MATLD型导波雷达物位计应用

煤厂,电厂  石油化工   食品行业   及一般工业应用

导波雷达物位计产品特点

1.可以测量介电常数大于等于1.4的任何介质

2.适用于测量粘稠液体,或温度和压力变化大的场合

3.适用于测量明显的挥发性气体介质、

4.用于泡沫、挂壁和结垢、表面波动、鼓泡或沸腾、高频装卸料、超低液位






三、导波雷达物位计技术参数

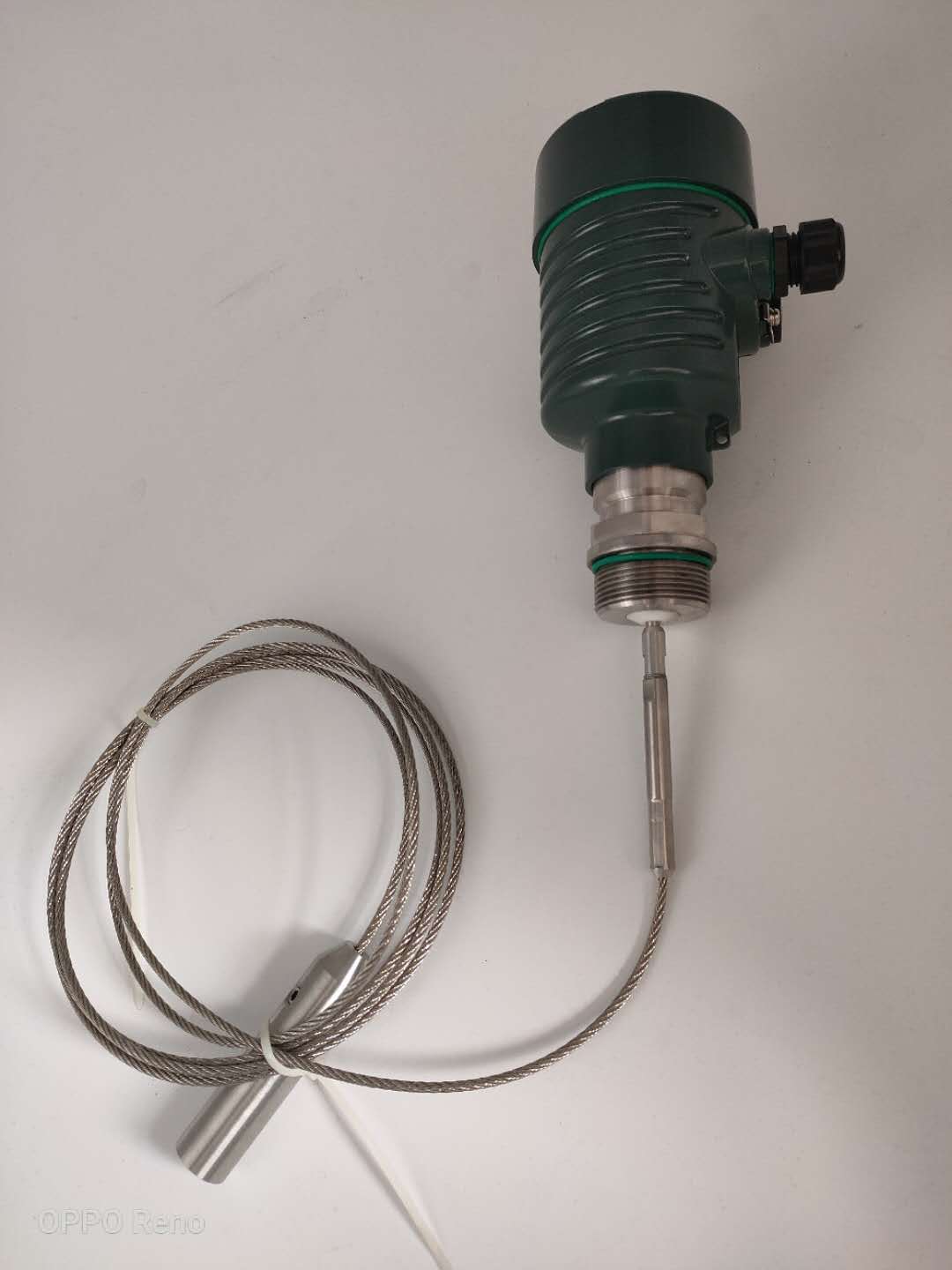

 产品:MATLD-A缆式导波雷达

应  用:适用于大量程。可测固体和液体介质。适用复杂测量,液体和固体颗粒状介质,大粉尘环境

测量范围:25米

过程连接:螺纹(G1-1/2″,1-1/2″NPT),法兰(DN50/80/100/150)

介质温度:-40~230℃,高于230℃高温加散热片定做

过程压力:-0.1~4.0Mpa,高压可以定做

信号输出:4~20mA

采    样:回波采样 55次/秒

MATLD-B杆式导波雷达

应  用:适用于固体和液体介质测量, 粉状颗粒介质。

测量范围:6米

过程连接:螺纹(G1-1/2″,1-1/2″NPT),法兰(DN50/80/100/150)

介质温度:-40~230℃,高于230℃高温加散热片

D-C双杆式雷达

应  用:固体、液体测量,可用于介电常数比较小的液体。

测量范围:6米

过程连接:螺纹(G1-1/2″,1-1/2″NPT),法兰(DN50/80/100/150)

介质温度:-40-230℃,高于230℃高温加散热片订做

过程压力:-0.1~40Mpa,高压可以定做

精  度:0.2%±1mm

信号输出:4~20mA

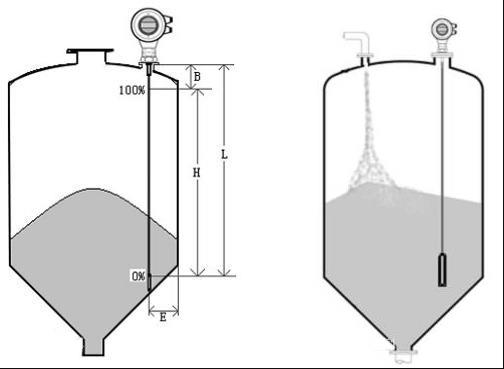

四、导波雷达物位计安装方式
